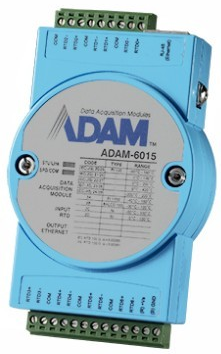

ADAM-6015 7路熱電阻模塊
產品介紹：ADAM-6015是一個7頻的RTD輸入組件，接受寬范圍的RTD感應器類型,包括Pt100，Pt1000，Ni50，Ni508和Balco500系列。允許多種輸入范圍的一個組件,為低成本高效益提供了解決方案。最重要的是，當感應器電線出現故障的時候，ADAM-6015支持打開警告操作員的配線診斷功能。它明確地針對建筑物和工廠溫度進行監聽。
產品規格/參數
通道
7路差分
有效分辨率
16位
輸入類型
Pt、Balco和Ni RTD
熱電阻類型和溫度范圍
Pt-100 RTD
Pt-50℃ 到 150℃
Pt 0℃ 到 100℃
Pt 0℃ 到 200℃
Pt 0℃ 到 400℃
Pt-200℃ 到 200℃
IEC RTD 100歐姆=0.00385
JIS RTD 100 歐姆=0.00392
Pt 1000 RTD
Pt-40℃ 到 160℃
Balco 500 RTD
-30℃ 到 120℃
Ni 50 RTD
100℃
Ni 508 RTD
Ni 0℃ 到 100℃
隔離電壓
2000VDC
采樣速率
10采樣點/秒
輸入阻抗
10KΩ
輸入接線方式
2線或3線
精度
±.05%或更高
零漂移
± 3 μV/℃
滿量程漂移
± 25 ppm/℃
CMR@50/60Hz
150dB
NMR@50/60Hz
100dB
內置看門狗定時器
獨立斷線故障檢測功能
電源要求
未調理+10~+30VDC
功耗
2W
通用規格
通訊
·以太網接口（RJ-45）
·速率 10/100Mbps
·最遠通訊 333英尺（100米）
·距離 可以使用交換機集線器進行擴展
·電源和通訊LED顯示
·支持TCP/IP、UPD和MODBUS/TCP
·模塊可熱插拔
電源要求
·未調理+10~+30VDC
·電源反向保護
機械特性
·外殼 ABS塑料，帶安裝配件
·插入式螺絲 導線線徑0.5mm2到2.5mm2,1-#12或2-#22AWG
·端子塊
環境
·工作溫度 -10~70℃（14~158°F）
·EMI 符合FCC Class A
·儲存溫度 -20 ~70℃（-13~185°F）
·濕度 5 ~95%（無凝結）
